Styczna do okręgu: najważniejsze własności i gotowe schematy rozwiązań

Intuicja i podstawowa definicja stycznej do okręgu

Formalna definicja stycznej do okręgu

Styczna do okręgu to prosta mająca dokładnie jeden punkt wspólny z okręgiem. Ten punkt nazywa się punktem styczności. Okrąg leży po jednej stronie stycznej (lub „dotyka jej” w jednym miejscu), ale jej nie przecina.

Z punktu widzenia geometrii analitycznej styczna do okręgu to prosta, która ma z równaniem tego okręgu dokładnie jedno rozwiązanie, czyli układ równań prosta–okrąg ma jedno wspólne rozwiązanie. Algebraicznie widać to po tym, że podczas podstawiania prostej do równania okręgu otrzymuje się równanie kwadratowe z jednym pierwiastkiem podwójnym (delta = 0).

W praktyce szkolnej najważniejsze jest jednak nie równanie, lecz obraz: prosta „muśnie” okrąg w jednym punkcie i już się od niego oddala. To bardzo silne ograniczenie geometryczne, z którego wynika większość przydatnych własności.

Styczna, sieczna, prosta zewnętrzna – porównanie

Styczna do okręgu jest jednym z trzech podstawowych typów położenia prostej względem okręgu. Dla porządku:

W zadaniach często trzeba szybko zdecydować: co wiemy? Jeśli prosta ma być styczna, to nie może mieć dwóch punktów wspólnych z okręgiem. Jeśli obliczenia prowadzą do dwóch różnych rozwiązań, to mamy sieczną, a nie styczną. Jeżeli równanie układu nie ma rozwiązań – prosta jest zewnętrzna.

Gdzie kończy się styczna, a zaczyna się sieczna?

Wyobraźmy sobie koło roweru i podłoże. W idealnym modelu matematycznym ziemia jest styczna do koła w jednym punkcie – nigdzie go nie przecina. Jeżeli zamiast podłoża weźmiemy krawężnik wchodzący w „środek” koła, prosta reprezentująca jego krawędź stanie się sieczną, bo przetnie okrąg w dwóch punktach.

Na rysunku szkolnym „na oko” granica między styczną a sieczną może być nieostra. Dlatego najpewniejsze kryterium to:

• zaznaczyć środek okręgu,
• zmierzyć (lub obliczyć) odległość środka od prostej,
• porównać tę odległość z promieniem okręgu.

Jeśli odległość środka od prostej jest równa promieniowi, prosta jest styczna. Jeśli jest mniejsza, prosta przecina okrąg (sieczna). Jeśli jest większa, prosta jest zewnętrzna.

Czego jeszcze nie wiemy? Na tym etapie mamy jedynie definicję i test „odległość = promień”. Brakuje informacji, jak wykorzystać styczną do obliczeń: długości odcinków, kątów czy pól. Te elementy pojawiają się przy kluczowym twierdzeniu o prostopadłości promienia i stycznej.

Kluczowa własność: promień prostopadły do stycznej

Twierdzenie o prostopadłości promienia i stycznej

Najważniejsze twierdzenie związane ze styczną do okręgu brzmi:

Jeżeli prosta jest styczna do okręgu w punkcie T, a O jest środkiem okręgu, to promień OT jest prostopadły do tej prostej.

Mówiąc prościej: promień poprowadzony do punktu styczności tworzy z prostą styczną kąt prosty (90°). To podstawowy fakt, który w zadaniach występuje niemal automatycznie. Jeśli w diagramie widnieje styczna, to warto od razu domalować promień do punktu styczności i zaznaczyć kąt prosty.

Algebraicznie ten fakt można wywieść z pojęcia odległości punktu od prostej. Odległość środka okręgu od prostej stycznej jest równa promieniowi, a odcinek łączący środek z punktem najbliższym na prostej jest prostopadły do tej prostej. Punkt ten to właśnie punkt styczności.

Odwrotność twierdzenia – jak rozpoznać styczną

Z praktycznego punktu widzenia równie istotna jest odwrotność:

Jeżeli prosta przechodzi przez punkt T leżący na okręgu i jest prostopadła do promienia OT, to jest styczna do tego okręgu w punkcie T.

To daje prosty algorytm rozpoznawania stycznej:

• ustalone są: okrąg o środku O i promieniu r oraz prosta przechodząca przez punkt T na okręgu,
• sprawdza się, czy kąt między promieniem OT a tą prostą ma 90° (lub czy iloczyn kierunkowy w geometrii analitycznej spełnia warunek prostopadłości),
• jeśli tak – prosta jest styczna; jeśli nie – jest sieczną lub prostą zewnętrzną.

W geometrii klasycznej odwrotność twierdzenia często bywa używana nieświadomie: konstruując styczną w punkcie okręgu, buduje się po prostu prostą prostopadłą do promienia.

Prostopadłość jako narzędzie do budowy trójkątów prostokątnych

Z punktu widzenia rozwiązywania zadań prostopadłość ma bardzo konkretną konsekwencję: pojawia się trójkąt prostokątny. To od razu włącza do gry twierdzenie Pitagorasa oraz funkcje trygonometryczne (w zadaniach bardziej zaawansowanych).

Klasyczny układ jest taki: dany jest okrąg o środku O, punkt zewnętrzny P oraz styczna z tego punktu do okręgu, której punkt styczności oznaczamy T. Promień OT jest prostopadły do stycznej, a odcinek OP wraz z OT i PT tworzy trójkąt prostokątny OTP z kątem prostym przy T. Zależności w tym trójkącie bardzo często wystarczą do rozwiązania całego zadania.

Podstawowy schemat obliczeniowy wygląda następująco:

• oznacz długość promienia jako r,
• oznacz długość odcinka OP (odległość punktu zewnętrznego od środka okręgu) jako d,
• szukana jest długość stycznej PT.

W trójkącie prostokątnym OTP zachodzi:

OP² = OT² + PT², czyli d² = r² + PT², więc PT = √(d² − r²).

Warunkiem sensu takiego wyniku jest d ≥ r, a dokładniej: d > r, jeśli punkt leży na zewnątrz okręgu. Gdy d = r, punkt leży na okręgu – styczna w tym punkcie jest wtedy unikalna, ale długość „odcinka stycznego” od punktu do punktu styczności wynosi 0. Gdy d < r, punkt leży wewnątrz okręgu i żadnej stycznej poprowadzić się nie da.

Prosty schemat zadania: istnienie stycznej i obliczenie długości

Typowy schemat zadania związany z prostopadłością promienia i stycznej można ująć w kilku krokach:

1. Dane: okrąg o środku O i promieniu r, punkt P w odległości d od O.

2. Pytanie 1: Czy istnieje styczna do okręgu przechodząca przez punkt P?

   Odpowiedź zależy od porównania d i r:

   • jeśli d < r – punkt wewnątrz okręgu, stycznych brak,
   • jeśli d = r – punkt na okręgu, istnieje dokładnie jedna styczna w tym punkcie,
   • jeśli d > r – punkt na zewnątrz, istnieją dwie styczne z tego punktu do okręgu.

3. Pytanie 2: Jaką długość ma odcinek styczny z P do okręgu?

   W przypadku d > r: budujemy trójkąt prostokątny OTP i korzystamy z wzoru:
   PT = √(d² − r²).

Taki schemat powtarza się w zadaniach maturalnych i konkursowych bardzo często – różni się tylko „opakowaniem” liczbowym i dodatkowymi elementami (np. innymi trójkątami, równoległościami czy relacjami kątowymi).

Odcinki styczne z jednego punktu – równość i jej skutki

Twierdzenie o równości odcinków stycznych

Kolejna własność, na której opiera się wiele zadań, dotyczy dwóch stycznych poprowadzonych z jednego punktu do okręgu. Treść twierdzenia:

Jeżeli z punktu P na zewnątrz okręgu poprowdzono dwie styczne PA i PB do okręgu (A i B to punkty styczności), to odcinki PA i PB mają tę samą długość.

Innymi słowy: odcinki styczne z jednego punktu są równe. Na rysunku często oznacza się je jedną kreską jako boki trójkąta izoscelesowego PAB (wierzchołkiem jest punkt P, podstawą – cięciwa AB).

Dowód tego faktu zwykle opiera się na dwóch trójkątach prostokątnych OAP i OBP (gdzie O to środek okręgu). W obu trójkątach:

• OA = OB = r (promienie),
• OP – wspólny bok,
• kąty przy A i B są proste (promień prostopadły do stycznej).

Z zachowania kongruencji trójkątów wynika, że PA = PB. Nie jest to tylko elegancki detal, ale mechanizm generujący równania w zadaniach liczbowych.

Trójkąt z „kotwicą” – jak rozpoznawać schemat

Twierdzenie o równości odcinków stycznych tworzy charakterystyczną „kotwicę” w rysunku: punkt P na zewnątrz, dwa boki równe (PA = PB) oraz cięciwa AB. Trójkąt PAB jest równoramienny, a jeśli dołożymy środek okręgu O, powstaje układ kilku trójkątów prostokątnych i równoramiennych.

Schemat rozpoznawania:

• na rysunku widać punkt P na zewnątrz okręgu i dwa odcinki do okręgu, oba podpisane jako styczne,
• często zadanie podaje długość jednego z nich lub odległość P od środka okręgu,
• celem jest obliczenie drugiego odcinka (który automatycznie ma tę samą długość) lub promienia okręgu,
• występuje też czasem kąt przy P, który pozwala na wyznaczenie dodatkowych elementów trójkąta PAB.

Po rozpoznaniu tego schematu pierwszym krokiem jest oznaczenie równych odcinków jedną literą, najczęściej x. Następnie przechodzi się do budowania równań z wykorzystaniem twierdzenia Pitagorasa i prostych zależności geometrycznych.

Wprowadzanie oznaczeń i równania z odcinków stycznych

W zadaniach algebraicznych równość odcinków stycznych jest „maszynką” do tworzenia równań. Przykładowy scenariusz:

• oznacz PA = PB = x,
• znana jest np. długość AB lub odległość OP,
• z trójkątów prostokątnych i równoramiennych tworzy się równania typu: x² + r² = d², x + a = b itd.

Jeżeli okrąg jest wpisany w trójkąt, a P jest jednym z wierzchołków, odcinki styczne „rozsypują się” wzdłuż boków całego trójkąta. Otrzymujemy system równości (np. z jednego wierzchołka wychodzą dwa równe kawałki na dwóch bokach), co prowadzi do prostych zależności między bokami trójkąta a długościami segmentów przy punktach styczności.

Często zadanie ma strukturę:

1. oznacz niewiadome odcinki styczne jako x, y, z,
2. zapisać równości wynikające z twierdzenia (z każdego wierzchołka wychodzą dwa równe odcinki),
3. połączyć te równości z informacjami o długościach całych boków,
4. rozwiązać prosty układ równań liniowych, a na końcu obliczyć szukaną wielkość.

Typowy schemat zadania z odcinkami stycznymi z jednego punktu

Powtarzalny wzorzec, często spotykany w zadaniach maturalnych:

• dany jest okrąg o promieniu r,
• dany jest punkt P w odległości d od środka okręgu,
• z punktu P poprowadzono dwie styczne do okręgu, przecinające go w punktach A i B,

Układy równań z odcinków stycznych – schemat obliczeniowy

W prostszej wersji zadania, gdy znane są długości: promienia r i odległości d = OP, obliczenie długości każdej z dwóch stycznych PA i PB sprowadza się do wzoru:
PA = PB = √(d² − r²). Gdy jednak w zadaniu pojawiają się dodatkowe odcinki (np. inne punkty na prostych stycznych, dodatkowe trójkąty), równość PA = PB staje się jednym z równań w całym układzie.

Typowy porządek działań jest następujący:

1. oznaczenie równych odcinków stycznych z jednego punktu tą samą literą,
2. rozbicie dłuższych odcinków (np. boków trójkąta, przekątnych czworokątów) na sumy tych krótszych,
3. zapisanie układu równań liniowych, w którym niewiadomymi są długości odcinków stycznych,
4. dopiero po ich wyznaczeniu wykorzystanie Pitagorasa lub trygonometrii do znalezienia promienia lub odległości punktu od środka.

Część obliczeniowa często sprowadza się do prostego rachunku: kilka równań typu x + y = znana długość i x = z lub y = z. Dopiero ostatni krok wiąże te wielkości z okręgiem (r, d) i stycznymi (np. wzorem d² = r² + x²).

Rozpoznawanie zadań mieszanych: styczne i cięciwy

W bardziej złożonych konfiguracjach odcinki styczne z jednego punktu łączą się z cięciwami lub siecznymi z tego samego punktu. Pojawia się wtedy klasyczna zależność:

Jeżeli z punktu P na zewnątrz okręgu poprowadzono styczną PT oraz sieczną PAB (P – punkt zewnętrzny, A, B – punkty na okręgu), to zachodzi PT² = PA · PB.

Ten fakt jest często traktowany jako osobne twierdzenie, ale w praktyce korzysta się z niego razem z równością odcinków stycznych. Dochodzi zatem jeszcze jeden schemat:

• oznaczasz odcinek styczny PT jako x,
• oznaczasz odcinki siecznej PA i PB (lub ich fragmenty) literami,
• zapisujesz równanie x² = PA · PB,
• łączysz je z innymi relacjami długości (np. PA + PB to znana całkowita długość).

Co wiemy w takim układzie? Zawsze: że styczna z danego punktu jest jedna (dla danego punktu na zewnątrz okręgu) i że odcinki styczne z tego punktu do różnych okręgów nie muszą być równe. Czego nie wiemy od razu? Jak długość stycznej wiąże się z poszczególnymi fragmentami siecznych – do tego potrzebne jest właśnie wyżej wymienione równanie.

Kąt między styczną a cięciwą oraz kąty w okręgu

Twierdzenie o kącie między styczną a cięciwą

Następna ważna własność dotyczy kątów. Kluczowe twierdzenie można sformułować tak:

Kąt między styczną do okręgu w punkcie A a cięciwą AB równy jest połowie miary kąta środkowego rozwartego nad tym samym łukiem AB, a także połowie miary kąta wpisanego opartego na łuku przeciwległym do tego kąta.

W praktyce najczęściej używa się prostszej wersji:

Miara kąta między styczną w punkcie A a cięciwą AB jest równa mierze kąta wpisanego opartego na łuku AB, leżącego po przeciwnej stronie cięciwy AB.

Na rysunku: styczna w punkcie A i cięciwa AB tworzą kąt α, a gdzieś na okręgu, po drugiej stronie cięciwy AB, leży punkt C i kąt wpisany ACB ma tę samą miarę α.

Jak ten związek powstaje z kątów środkowych

Podstawą jest relacja:

• kąt środkowy oparty na łuku AB (czyli ∠AOB, gdzie O to środek okręgu) ma miarę dwa razy większą niż każdy kąt wpisany oparty na tym samym łuku,
• kąt między styczną a promieniem (OT) ma 90°, a promień OA jest jednocześnie promieniem do punktu styczności.

Porównując kąty centralne i wpisane, a także korzystając z faktu, że kąt pomiędzy promieniem a cięciwą składa się z kąta między promieniem a styczną (90°) oraz kąta między styczną a cięciwą, uzyskuje się zależność, że kąt „styczna–cięciwa” jest równy połowie kąta środkowego opartego na odpowiednim łuku.

W zadaniach nie trzeba zwykle przeprowadzać formalnego dowodu. Wystarczy trzymać się jednego schematu: kąt przy stycznej równa się kątowi wpisanemu „po drugiej stronie” cięciwy.

Schemat geometryczny: kąt między styczną a cięciwą

W zadaniach rachunkowych pojawia się bardzo charakterystyczny obraz:

• w punkcie A styczna do okręgu,
• z tego samego punktu A wychodzi cięciwa AB,
• gdzieś na okręgu leży punkt C, a zadanie mówi o kącie ∠ACB lub o łuku AB.

Jeżeli w treści wprost pada informacja „kąt między styczną a cięciwą AB ma miarę …” lub „miotła” kątowa narysowana jest w punkcie styczności, pierwszym odruchem powinno być narysowanie odpowiadającego mu kąta wpisanego. Ten ruch przenosi trudność z sytuacji stycznej na znany schemat kątów wpisanych i środkowych.

Często wystarcza jeden krok:

1. zauważ, że kąt między styczną w A a cięciwą AB ma miarę np. 40°,
2. od razu dopisz, że każdy kąt wpisany oparty na łuku AB (leżący po drugiej stronie cięciwy) też ma 40°,
3. stąd kąt środkowy oparty na tym samym łuku ma 80°.

Łączenie kątów stycznych z kątami wpisanymi

Kiedy w zadaniu występują jednocześnie:

• kąty przy stycznych,
• kąty wpisane oparte na tych samych łukach,
• a dodatkowo proste równoległe i kąty przyległe lub wierzchołkowe,

układ równań kątowych robi się bogatszy, ale nadal opiera się na kilku prostych relacjach. Przykładowa ścieżka rozumowania:

1. kąt między styczną a cięciwą zamieniasz na kąt wpisany oparty na danym łuku,
2. z kątów wpisanych i środkowych uzyskujesz informacje o miarach łuków,
3. proste równoległe dostarczają z kolei równych kątów (naprzemianległych, odpowiadających),
4. na końcu wystarczy prosty rachunek: suma kątów w trójkącie lub przy punkcie.

Co istotne, zamiast próbować „wymyślać” relacje, korzystniej jest po kolei oznaczać kąty literami (α, β, γ) i systematycznie wypisywać zależności: z okręgu, z prostopadłości, z równoległości. Dzięki temu przypadkowe pomyłki stają się mniej prawdopodobne.

Przykład konstrukcji kątowej w zadaniu praktycznym

W sytuacjach terenowych – np. przy projektowaniu drogi okrążającej okrągły skwer – punkt styczności i kierunek drogi mogą być powiązane z wyznaczaniem kątów widoczności obiektów na skwerze. Matematyczny model to kąt między styczną (kierunkiem drogi) a cięciwą (linia widzenia do punktu na skwerze). Znajomość zależności między tym kątem a kątem wpisanym opartym na odpowiednim łuku pozwala szybko sprawdzić, w jakim zakresie kierunków określony obiekt pozostaje widoczny pod zadanym kątem.

Styczne w trójkątach: okrąg wpisany, dopisany i własności długości

Rozkład odcinków stycznych w trójkącie z okręgiem wpisanym

Trójkąt z okręgiem wpisanym (okręgiem stycznym do wszystkich trzech boków od wewnątrz) to klasyczny poligon, w którym odcinki styczne „układają się” w prosty system:

• oznaczmy trójkąt ABC,
• okrąg wpisany styka się z bokiem BC w punkcie D, z CA w punkcie E, z AB w punkcie F.

Powstają odcinki styczne:

• z wierzchołka A: AF i AE,
• z wierzchołka B: BF i BD,
• z wierzchołka C: CE i CD.

Z twierdzenia o równości odcinków stycznych z jednego punktu wynika:

AF = AE, BF = BD, CE = CD.

Oznaczając je standardowo jako:

• AF = AE = x,
• BF = BD = y,
• CE = CD = z,

otrzymujemy prosty opis boków trójkąta:

• AB = AF + FB = x + y,
• BC = BD + DC = y + z,
• CA = CE + EA = z + x.

To ujęcie jest podstawą wielu zadań, w których trzeba przejść od długości boków do odcinków przy punktach styczności lub na odwrót.

Połowa obwodu i promień okręgu wpisanego

Z poprzednich zależności wynika natychmiast, że suma x + y + z jest równa połowie obwodu trójkąta:

x + y + z = (AB + BC + CA) / 2.

Ta wartość występuje w geometrii pod nazwą „półobwód” (oznaczaną zwykle literą p lub s). Powiązanie okręgu wpisanego z półobwodem jest ściślejsze: pole trójkąta można zapisać jako:

P = r · p,

gdzie r to promień okręgu wpisanego, a p – półobwód. W praktyce oznacza to, że znając pole trójkąta i jego półobwód, można bezpośrednio obliczyć promień okręgu wpisanego:

r = P / p.

Ten wzór nie wynika wyłącznie ze styczności, ale okrąg wpisany jest tu kluczowy: każde z trzech małych trójkątów (przy bokach trójkąta) ma wysokość równą r, a ich podstawami są poszczególne boki trójkąta.

Odcinki styczne przy okręgu dopisanym

Okręgi dopisane (styczne do jednego boku trójkąta i przedłużeń dwóch pozostałych) wykorzystują tę samą zasadę równości odcinków stycznych, ale konfiguracja jest nieco inna. Dla trójkąta ABC można zbudować trzy okręgi dopisane, każdy przy innym boku:

• okrąg dopisany przy boku BC – styczny do BC oraz przedłużeń boków AB i AC,
• analogicznie dla boków CA i AB.

Z jednego wierzchołka wychodzą zawsze dwa odcinki styczne do danego okręgu dopisanego, więc na przedłużeniach boków również pojawiają się równe kawałki. Z algebraicznego punktu widzenia prowadzi to do relacji między półobwodem a odległością wierzchołków od punktów styczności okręgów dopisanych.

Na przykład dla okręgu dopisanego przy boku BC, odcinek styczny z wierzchołka A do tego okręgu ma długość równą p (półobwódowi trójkąta). Z kolei odpowiednie odcinki styczne z B i C można zapisać jako różnice typu p − a, p − b itd. (gdzie a, b, c to długości boków). W zadaniach liczbowych przekłada się to na prosty rachunek: mając dane boki, łatwo znaleźć długości stycznych do odpowiednich okręgów dopisanych.

Połączenie stycznych z jednym punktem i okręgu wpisanego

Gdy w zadaniu pojawia się trójkąt z okręgiem wpisanym i dodatkowym punktem zewnętrznym, z którego poprowadzono styczne do tego okręgu, tworzy się nieco bardziej złożony obraz. Na schemacie pojawiają się:

• trzy pary równych odcinków z wierzchołków trójkąta,
• dwie równe styczne z punktu zewnętrznego,
• odcinek łączący ten punkt z środkiem okręgu wpisanego.

Co wiadomo natychmiast?

• które odcinki są równe z definicji stycznej (z jednego punktu),
• gdzie pojawiają się kąty proste (promień do punktu styczności),
• jak rozpisać boki trójkąta przez sumy krótkich odcinków stycznych.

Dalsza część pracy to zwykle Pitagoras w jednym lub kilku trójkątach prostokątnych oraz proste przekształcenia algebraiczne. Schemat ten jest popularny w zadaniach wymagających jednoczesnego wyznaczenia kilku długości oraz promienia okręgu wpisanego.

Trójkąty styczne – kiedy wszystkie boki są styczne do jednego okręgu

Specyficzną sytuacją jest trójkąt, którego wszystkie trzy boki są styczne do jednego okręgu (okręgu wpisanego). Wtedy każdy bok jest prostą styczną, a punkty styczności dzielą go na dwa odcinki zgodne z opisem x, y, z powyżej. Sam fakt styczności każdego boku pozwala od razu stwierdzić:

Projekt stycznych w trójkącie – typowe konsekwencje długości

Układ x, y, z opisujący odcinki przy punktach styczności natychmiast prowadzi do kilku użytecznych obserwacji:

• każdy bok jest sumą dwóch różnych liter (np. a = x + y, b = y + z, c = z + x),
• suma dowolnych dwóch boków to (x + y) + (y + z) = x + 2y + z itd.,
• odejmując od siebie długości boków, odzyskujemy różnice typu x − z, y − x itp.

Co to daje w praktyce? Jeżeli znane są długości boków, można obliczyć:

• x = (a + c − b) / 2,
• y = (a + b − c) / 2,
• z = (b + c − a) / 2.

To standardowy przepis, który porządkuje wszystkie odcinki styczne w trójkącie z okręgiem wpisanym. W zadaniach rachunkowych często wystarczy szybkie przekształcenie: najpierw z boków odzyskać x, y, z, a dopiero potem sięgać po Pitagorasa lub inne twierdzenia.

W praktyce inżynierskiej (np. przy wytyczaniu trzech odcinków ulic otaczających okrągły plac) te relacje pozwalają przejść od długości „zewnętrznych” (boki trójkąta ulic) do „kontaktów” z placem (miejsc styczności i długości stycznych między nimi).

Styczne zewnętrzne do okręgu wpisanego – punkt styczny a położenie środka

Odcinki styczne z wierzchołków trójkąta do okręgu wpisanego określają położenie środka okręgu (incentra). Co wiemy bez rachunków?

• środek okręgu wpisanego leży na dwusiecznych wszystkich kątów trójkąta,
• odległość środka od każdego boku jest równa r,
• proste przechodzące przez środek i punkty styczności są prostopadłe do boków.

Jeżeli punkt zewnętrzny leży na jednej z dwusiecznych kątów trójkąta, konfiguracja stycznych z tego punktu do okręgu wpisanego dodatkowo upraszcza układ kątów. Typowy schemat rozwiązań polega wtedy na połączeniu:

• równości odcinków stycznych z jednego punktu,
• faktu, że dwusieczna dzieli kąt na połowy,
• trójkątów prostokątnych z wysokością równą r.

Okręgi dopisane – relacja z półobwodem i bokami

Dla trójkąta o bokach a, b, c i półobwodzie p obowiązuje kilka schematów liczbowych związanych z okręgami dopisanymi:

• promień okręgu dopisanego przy boku a oznacza się zwykle przez r_a,
• analogicznie przy bokach b i c – r_b, r_c,
• odległości wierzchołków od punktów styczności zawierają wyrażenia p − a, p − b, p − c.

Klasyczne zależności na pola trójkątów w tym układzie to:

P = r_a · (p − a) = r_b · (p − b) = r_c · (p − c).

Fakt: każdy z okręgów dopisanych jest styczny do jednej prostej boku i dwóch prostych przedłużeń pozostałych boków. Z tego wynika, że pole trójkąta można traktować jako sumę pól figur prostokątnych i trójkątów z wysokością równą odpowiedniemu promieniowi okręgu dopisanego.

Typowy schemat zadania:

1. dane są boki trójkąta, więc obliczasz p,
2. znasz promień jednego z okręgów dopisanych, wyznaczasz pole jako P = r_a(p − a),
3. z pola i boków wyliczasz np. r (promień okręgu wpisanego) lub inne promienie dopisane.

Połączenie okręgu wpisanego i dopisanego w jednym zadaniu

W zadaniach olimpijskich często pojawia się jednocześnie okrąg wpisany i jeden z okręgów dopisanych. Obraz jest wtedy gęstszy: cztery okręgi, kilka punktów styczności i liczne odcinki równe parametrom typu p, p − a, p − b, p − c.

Praktyczny sposób porządkowania sytuacji:

• oznaczyć półobwód p i od razu zapisać p − a, p − b, p − c,
• narysować wszystkie punkty styczności i podpisać odcinki styczne z jednego punktu tą samą literą,
• na końcu wyrazić szukane wielkości wyłącznie przez p, a, b, c oraz r, r_a, r_b, r_c.

Czego często brakuje w takich zadaniach? Zwykle jednej relacji łączącej wielkości promieni i boków. Wtedy wchodzi do gry równanie na pole P zapisane na kilka sposobów oraz własności podobieństwa trójkątów z wysokością równą kolejnym promieniom.

Konstrukcje stycznych do okręgu (geometria klasyczna)

Jedna styczna z punktu leżącego na okręgu

Najprostsza sytuacja konstrukcyjna: punkt A leży na okręgu o środku O i promieniu r. Jak poprowadzić styczną?

Fakt: promień OA jest prostopadły do prostej stycznej w punkcie A. W konstrukcji oznacza to, że styczna jest jedyną prostą prostopadłą do OA przechodzącą przez A.

Instrukcja:

1. połącz punkt A z środkiem O (jeżeli O nie jest oznaczony, trzeba go mieć z konstrukcji okręgu),
2. skonstruuj prostą prostopadłą do odcinka OA przechodzącą przez A,
3. otrzymana prosta jest styczna do okręgu w punkcie A.

Schemat ten znajduje się w wielu zadaniach technicznych: np. przy rysowaniu drogi przecinającej tor o kształcie okręgu pod kątem prostym przy wejściu na zakręt.

Dwie styczne z punktu zewnętrznego – klasyczna konstrukcja

Bardziej interesujący przypadek: dany jest okrąg o środku O i punkt P leżący na zewnątrz okręgu. Zadanie: skonstruować obie styczne do okręgu przechodzące przez P.

Wykorzystuje się tu prostopadłość promienia do stycznej oraz fakt, że trójkąt powstały z promienia i stycznej jest prostokątny.

Konstrukcja krok po kroku:

1. połącz P z O – otrzymasz odcinek PO,
2. skonstruuj okrąg o środku w środku odcinka PO i promieniu równym połowie długości PO (okrąg o średnicy PO),
3. ten okrąg przetnie dany okrąg w dwóch punktach – nazwij je A i B,
4. połącz P z A oraz P z B; proste PA i PB są szukanymi stycznymi.

Dlaczego to działa? Trójkąty PAO i PBO są prostokątne (kąt oparty na średnicy jest prosty), więc OA ⟂ PA i OB ⟂ PB. Z definicji daje to styczność.

Konstrukcyjny schemat „okrąg wpisany w kąt”

Dany jest kąt o wierzchołku S i dwie półproste tworzące jego ramiona. Zadanie: skonstruować okrąg styczny do obu ramion (okrąg wpisany w kąt).

Wiemy, że środek takiego okręgu leży na dwusiecznej kąta, a promień jest równą odległością od obu ramion.

Kroki konstrukcji:

1. skonstruuj dwusieczną danego kąta – dowolną metodą klasyczną,
2. wybierz na jednym ramieniu punkt A i skonstruuj okrąg o dowolnym promieniu, przecinający oba ramiona kąta,
3. z otrzymanych punktów przecięcia wyprowadź proste równoległe do dwusiecznej lub skonstruuj trójkąty prostokątne z ramionami na ramionach kąta – celem jest znalezienie punktu, który ma równą odległość od obu ramion,
4. punkt przecięcia tego miejsca z dwusieczną jest środkiem szukanego okręgu,
5. promień otrzymuje się jako odległość od środka do jednego z ramion (mierzoną prostopadle).

W wielu podręcznikowych schematach krok 2 i 3 jest zastąpiony bardziej elegancką konstrukcją z prostokątnym trójkątem przystającym, ale istota się nie zmienia: centrum okręgu musi być równie odległe od obu ramion kąta.

Konstrukcja okręgu wpisanego w trójkąt

Okrąg wpisany w trójkąt jest styczny do wszystkich trzech boków. Z poprzednich rozważań wiadomo, że jego środek leży na przecięciu dwusiecznych kątów trójkąta.

Schemat konstrukcyjny:

1. na rysunku trójkąta ABC skonstruuj dwusieczną kąta A,
2. skonstruuj dwusieczną jednego z pozostałych kątów, np. B,
3. punkt przecięcia tych dwóch dwusiecznych to środek okręgu wpisanego I,
4. z punktu I poprowadź prostą prostopadłą do jednego z boków (np. BC) i zaznacz punkt styczności D,
5. długość ID jest promieniem okręgu wpisanego; okrąg o środku I i promieniu ID jest styczny do wszystkich boków.

Ostatni krok – wykazanie styczności z pozostałymi bokami – wynika z faktu, że punkt I leży na ich dwusiecznych, a więc odległości od wszystkich trzech boków są równe.

Konstrukcja okręgu dopisanego do danego boku trójkąta

Dany jest trójkąt ABC i wskazany bok, powiedzmy BC. Okrąg dopisany przy tym boku ma być styczny do boku BC oraz do przedłużeń AB i AC.

Środek tego okręgu leży na:

• dwusiecznej kąta zewnętrznego przy wierzchołku A (czyli kąta utworzonego przez przedłużenie jednego z boków i drugi bok),
• dwusiecznej kąta wewnętrznego przy jednym z pozostałych wierzchołków (B lub C – w zależności od tego, które przedłużenie bierze udział).

Konstrukcja w praktycznej wersji:

1. przedłuż boki AB i AC poza wierzchołek A,
2. skonstruuj dwusieczną kąta zewnętrznego przy A powstałego z przedłużonego boku i drugiego boku trójkąta,
3. skonstruuj dwusieczną kąta wewnętrznego przy B (lub C – w zależności od definicyjnej wersji okręgu dopisanego do BC),
4. punkt przecięcia tych dwóch dwusiecznych to środek okręgu dopisanego I_a,
5. z tego punktu prowadzi się prostą prostopadłą do boku BC (lub jego przedłużenia) i wyznacza punkt styczności,
6. promień okręgu dopisanego jest równy odległości I_a od BC (mierzonej prostopadle).

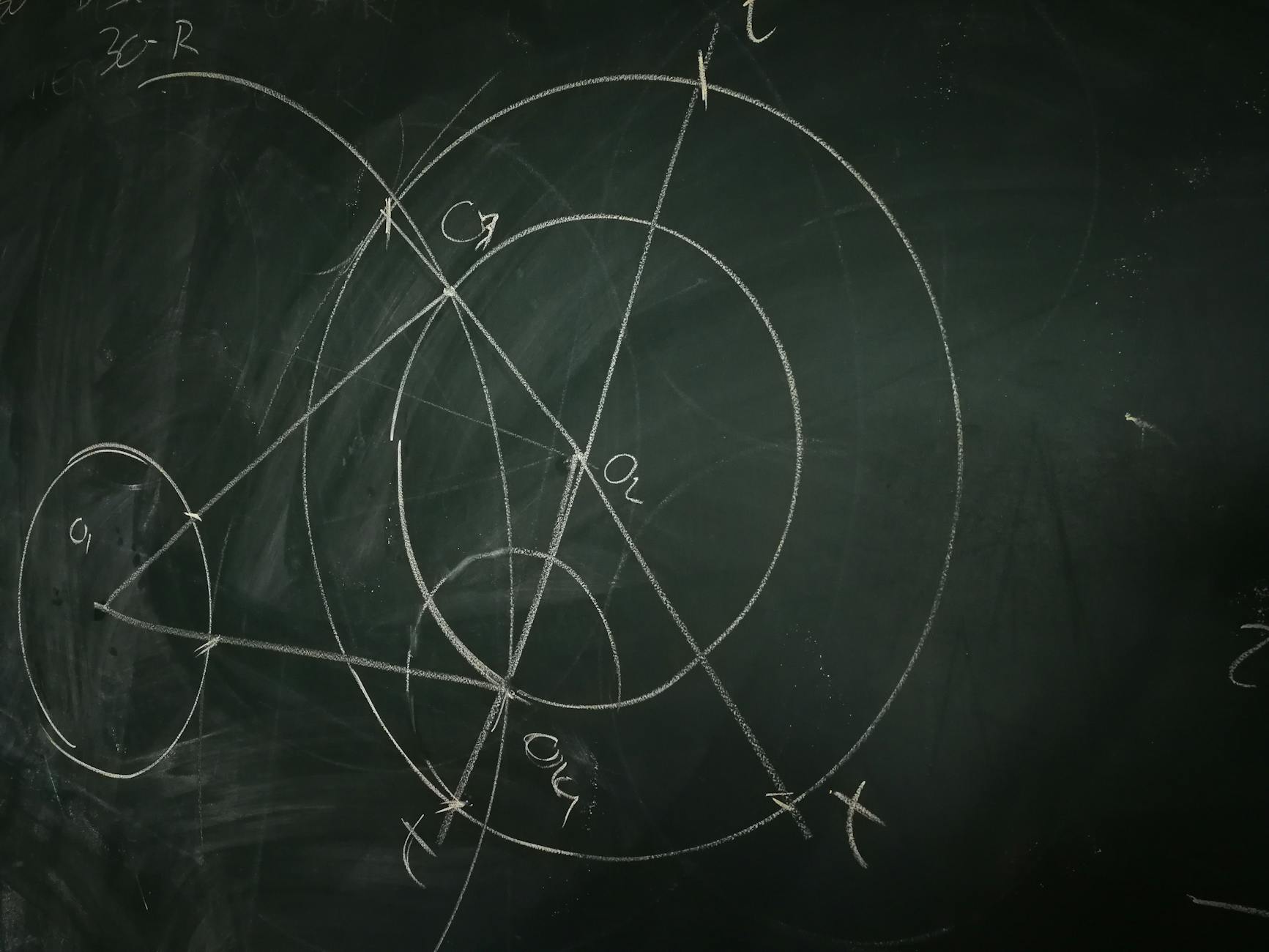

Konstrukcja wspólnej stycznej do dwóch okręgów – zewnętrznej

Dane są dwa rozłączne okręgi o środkach O₁ i O₂, promieniach r₁ i r₂. Celem jest narysowanie wspólnej stycznej zewnętrznej (nieprzecinającej odcinka łączącego środki).

Fakt geometryczny: można „zredukować” zadanie do konstrukcji stycznej z punktu zewnętrznego do jednego okręgu, wykorzystując różnicę promieni.

Procedura (przypadek r₁ > r₂):

1. na odcinku O₁O₂ zaznacz punkt O′₂ tak, by O₁O′₂ = O₁O₂ i przesunąć drugi okrąg „w myśli”, zmniejszając promień do r₁ − r₂,
2. załóż okrąg pomocniczy o środku O₁ i promieniu r₁ − r₂,
3. skonstruuj styczne z punktu O₂ (lub O′₂, zależnie od wersji) do tego okręgu pomocniczego – według znanego schematu z okręgiem o średnicy,
4. otrzymane proste przesuń równolegle o wektor promienia r₂ do właściwych pozycji, aby uzyskać styczne do obu początkowych okręgów.

W klasycznej geometrii elementarnej ostatni krok wykonuje się konstrukcyjnie poprzez rysowanie okręgów o promieniu r₂ i korzystanie z równoległości. W zadaniach szkolnych zwykle ogranicza się do przypadków, w których promienie są równe lub różnica sprowadza się do prostszej konstrukcji.

Konstrukcja wspólnej stycznej wewnętrznej do dwóch okręgów

Wspólna styczna wewnętrzna przecina odcinek łączący środki okręgów. Konstrukcyjnie jest nieco trudniejsza, ale opiera się na podobnym pomyśle „przesuwania promieni”.

Używa się sumy promieni zamiast ich różnicy:

Najczęściej zadawane pytania (FAQ)

Co to jest styczna do okręgu i czym różni się od siecznej?

Styczna do okręgu to prosta, która ma z okręgiem dokładnie jeden punkt wspólny – punkt styczności. Okrąg „dotyka” tej prostej w jednym miejscu i jej nie przecina. Sieczna natomiast przecina okrąg w dwóch punktach i wewnątrz okręgu tworzy cięciwę.

Z punktu widzenia równań: dla stycznej układ „prosta–okrąg” ma jedno rozwiązanie (pierwiastek podwójny, delta = 0), a dla siecznej – dwa różne rozwiązania (delta > 0). Gdy rozwiązań nie ma, prosta jest zewnętrzna i w ogóle nie przecina okręgu.

Jak sprawdzić, czy dana prosta jest styczna do okręgu?

Można podejść do tego dwiema metodami – geometrycznie i analitycznie. Geometrycznie sprawdza się odległość środka okręgu od prostej i porównuje ją z promieniem. Jeśli odległość środka od prostej jest równa promieniowi, prosta jest styczna. Gdy jest mniejsza – to sieczna, gdy większa – prosta zewnętrzna.

W geometrii analitycznej podstawia się równanie prostej do równania okręgu. Jeśli otrzymane równanie kwadratowe ma jedno rozwiązanie (delta = 0), to prosta jest styczna. Jeśli rozwiązań jest więcej lub mniej – mamy odpowiednio sieczną lub prostą zewnętrzną.

Jaka jest zależność między promieniem a styczną do okręgu?

Kluczowy fakt jest prosty: promień poprowadzony do punktu styczności jest prostopadły do stycznej. Oznacza to, że w punkcie styczności kąt między promieniem a prostą styczną ma 90°. To nie jest tylko własność rysunku „na oko”, ale twierdzenie geometryczne.

Co z tego wynika praktycznie? Za każdym razem, gdy pojawia się na rysunku styczna, można dorysować promień do punktu styczności i od razu oznaczyć trójkąt prostokątny. To otwiera drogę do użycia twierdzenia Pitagorasa lub funkcji trygonometrycznych.

Jak skonstruować styczną do okręgu w danym punkcie?

Jeśli punkt leży na okręgu, konstrukcja jest jednoznaczna. Najpierw rysuje się promień łączący środek okręgu z tym punktem. Następnie buduje się prostą prostopadłą do tego promienia przechodzącą przez dany punkt – to właśnie będzie styczna.

Jeśli punkt leży na zewnątrz okręgu, zadanie jest trudniejsze konstrukcyjnie, ale idea pozostaje ta sama: szuka się punktów styczności tak, aby promienie do nich były prostopadłe do szukanych prostych. W praktyce szkolnej częściej jednak oblicza się długości odcinków stycznych niż konstruuje je cyrklem.

Kiedy istnieje styczna do okręgu przechodząca przez dany punkt?

Decyduje odległość punktu od środka okręgu. Oznaczmy promień jako r, a odległość punktu P od środka O jako d. Możliwe są trzy sytuacje:

• gdy d < r – punkt leży wewnątrz okręgu: żadnej stycznej poprowadzić nie można,
• gdy d = r – punkt leży na okręgu: istnieje dokładnie jedna styczna w tym punkcie,
• gdy d > r – punkt leży na zewnątrz: istnieją dwie różne styczne z tego punktu do okręgu.

To proste kryterium często ukrywa się w treści zadania, np. gdy podane są długości boków trójkąta opisanego na okręgu lub odległość punktu od środka.

Jak obliczyć długość odcinka stycznego z punktu zewnętrznego do okręgu?

Standardowy układ wygląda tak: dany jest okrąg o środku O i promieniu r oraz punkt P na zewnątrz okręgu w odległości d od środka. Z punktu P poprowadzono styczną, która dotyka okręgu w punkcie T. Odcinek PT jest szukanym odcinkiem stycznym.

Trójkąt OTP jest prostokątny (kąt prosty przy T), więc z twierdzenia Pitagorasa otrzymujemy zależność:
OP² = OT² + PT², czyli d² = r² + PT². Stąd długość odcinka stycznego wynosi:
PT = √(d² − r²). Warunek: d > r, czyli punkt P musi leżeć na zewnątrz okręgu.

Dlaczego odcinki styczne z jednego punktu do okręgu są równej długości?

Jeśli z punktu P na zewnątrz okręgu poprowadzimy dwie styczne: PA i PB, to punkty A i B są punktami styczności. Powstają dwa trójkąty prostokątne: OAP i OBP (O – środek okręgu). Mają one wspólną przeciwprostokątną OP, równe promienie OA i OB oraz równe kąty proste przy A i B. To wystarcza, aby uznać je za przystające.

Z przystawania trójkątów wynika równość odpowiednich boków, czyli PA = PB. Ten fakt często wykorzystuje się w zadaniach z trójkątami opisanymi na okręgu, w dowodach równości odcinków lub przy obliczaniu obwodów figur zawierających odcinki styczne.
